Тестомесильная машина ТММ-1М

Состоит из чугунной фундаментной плиты, корпуса, дежи, месильного рычага с лопастью и приводного механизма.

Фундаментная плита служит станиной, на которой устанавливают тележку с дежой. Последняя является рабочей камерой и представляет собой бак конической формы. Машина имеет три сменные дежи вместимостью 140 л каждая. Для равномерного перемешивания теста деже сообщается вращательное движение. С нижней стороны дежа имеет хвостовик с квадратным сечением, один конец которого жестко прикреплён к её днищу, а другой входит в гнездо приводного диска, смонтированного в редукторе привода дежи. При накатывании и скатывании дежи хвостовик поднимается с помощью ножной педали и выходит из зацепления с диском.

Дежа укреплена на трёхколёсной тележке. Тележка имеет два больших колеса и одно вращающееся малое, благодаря чему тележка легко поворачивается в любую сторону при передвижении по полу.

Рабочим органом машины является месильный рычаг — стержень, изогнутый под углом 118о и имеющий на конце лопасть. Месильный рычаг совершает движение вверх и вниз. Для перевода месильного рычага в верхнее положение в корпусе машины установлен моховичок, доступ к которому осуществляется через имеющуюся на корпусе дверку с кнопками управления.

Над дежей укреплена дуга с ограждающими щитками для предотвращения выбрасывания теста и зашиты рабочего. Дуга соединена с корпусом машины и имеет рукоятку для подъёма и опускания щитка. Машина имеет электроблокировку, обеспечивающую отключение электродвигателя при поднятии защитных щитков.

Приводной механизм машины состоит из электродвигателя, двух червячных редукторов и цепной передачи. Движение от электродвигателя через один червячный редуктор передаётся деже, а через другой

червячный редуктор и цепную передачу — месильному рычагу с лопастью.

Загруженные в дежу продукты благодаря движениям месильного рычага и одновременному вращению дежи вокруг своей оси интенсивно перемешиваются, образуя однородную насыщенную воздухом массу.

Перед началом работы на ТММ-1М проверяют надёжность крепления дежи к фундаментной плите и проверяют на холостом ходу. Затем в дежу загружают продукты, предназначенные для замеса теста. Далее опускают шитки и включают машину. После получения однородной массы машину выключают. Продолжительность замеса в среднем составляет 7…20 мин и зависит от вида теста. Далее поднимают ограждающие щитки и, нажав ногой на педаль, скатывают дежу с плиты.

Материалы по теме:

Понятие о рынке продукции общественного питания
Рынок продукции общественного питания – это совокупность экономических отношений, возникающих между предприятием общественного питания и покупателями на покупные товары, предоставляемых услуг и получения прибыли. Понятие о рынке продукции общественного питания. Рынок продукции и услуг общественного .

Причины отклонений показателей
В первую очередь вкус, цвет, качество вина зависят от происхождения, сорта винограда, микроклимата, технологии производства, года сбора урожая. Перед производством отбирают все испорченные плоды и плоды с запахом уксуса. Вино производят из полностью созревшего винограда. На качество вина так же вли .

Расчет помещений для потребителей
Расчет торгового зала Количество официантов определяется по формуле: , где К – количество официантов; Р – количество мест в зале; П – количество мест, обслуживаемых одним официантом в смену. В детском кафе в смену требуется 4 официанта. Расчет площади торгового зала К торговым помещениям кафе относ .

Тестомесильная машина ТММ-1М

Тестомесильная машина ТММ-1М идеально отвечает потребностям небольших хлебопекарных, кондитерских производств и предприятий общественного питания. Она предназначена для приготовления различных видов теста, а также мясного и овощного фарша.

Основные функции

1. Изготовление дрожжевого теста.
2. Замес сдобно — дрожжевого теста.
3. Заготовка пресного теста.
4. Вымешивание мясного и овощного фарша, а также начинок, требующих равномерной консистенции.

Тесто вымешивается в подкатных дежах. Время замеса определяется рецептурными картами и техническими параметрами агрегата.

Технические характеристики

Особенности

Внимание! Особенность тестомесильной машины ТММ — 1М в том, что она универсальна, то есть вымешивает любой вид теста. Просто надо менять объем загрузки дежи.

Это важно для небольших предприятий, когда вместо нескольких машин работает один агрегат, который, помимо различных видов теста, может вымешивать фарш и различные начинки.

Производительность

Тестомесильная машина ТММ — 1М принадлежит к группе агрегатов периодического действия, то есть она не работает непрерывно. Производительность в пересчете на хлеб указана в таблице — 550 кг\час. По другим изделиям технологи могут рассчитать, исходя из объема загрузки дежи при замесе теста на определенный вид изделий, и определиться соответствует ли машина нуждам вашего предприятия.

Важно вымешивать тесто полным циклом для правильной трансформации глютена и насыщения воздухом. Это значительно повышает качество продукции.

Важно! При замешивании крутого, пресного теста теста не загружайте дежу более чем на 30 %, так как при замесе такого теста возрастает нагрузка на двигатель и сокращает срок его службы.

Комплектация

В комплект тестомесильной машины ТММ — 1М входит:

1. тестомесильная машина — 1 шт;
2. подкатная дежа — 3 шт;

Тестомес находится на чугунном фундаменте, который крепится к полу на болтах и является станиной, на которую ставится трехколесная дежа для замеса теста. На фундаменте размещены редукторы, передающие вращение электродвигателя на дежу и месильный рычаг. Схема устройства машины показана и подробно описана в заводской инструкции по эксплуатации.

Плюсы и минусы

К плюсам стоит отнести:

• тестомес одинаково хорошо месит различные виды теста;
• можно использовать в приготовлении различных видов фарша и начинок для выпечки и производства замороженных полуфабрикатов;
• ТММ — 1М прост, надежен и удобен в эксплуатации и обслуживании;
• комплект из 3-х деж позволяет увеличить объемы продукции;
• нет проблем с запасными частями при ремонте, поскольку это отечественная машина.
• невысокая стоимость в сравнении с другими агрегатами.

К минусам стоит отнести:

• поломки управляющих элементов при перегрузке.

Мелкие поломки, как правило устраняются на месте, поскольку производитель дает подробную сопроводительную документацию к продаваемому агрегату.

Правила эксплуатации

• Перед началом работы убедитесь, что машина и дежа находится в надлежащем санитарном состоянии.
• Защитный щиток должен быть поднят.
• Месильный рычаг должен быть в крайнем верхнем положении.
• Вкатывают дежу на фундамент , нажав педаль и надежно фиксируя ее в гнезде приводного диска.
• Включить машину на холостом ходу для проверки.

После проверки можно начинать загрузку дежи. Во время работы машины запрещается:

1. Снимать пробы;
2. Опускать руки в дежу;
3. Поднимать защитный щит.

После окончания цикла выключаете машину, когда месильный рычаг находится в верхнем положении. Поднимаете защитный щит. Откатываете дежу, нажав педаль.

Редукторы и все приводные механизмы регулярно смазывайте. Очищайте машину от мучной пыли. Тщательно мойте дежу и месильный рычаг.

Цены на ТММ — 1М варьируются от 95 000 — 137 000 руб. Разница объясняется тем, что разные продавцы определяют свою цену. Тестомес можно купить у компаний — дилеров, которые продают оборудование, либо заказать напрямую у производителя.

Отзывы

По отзывам потребителей соотношение цена — качество очень привлекательно.

Тестомес надежен и безотказен при соблюдении правил эксплуатации. Машина имеет подробную сопроводительную документацию, схемы, описания способов устранения мелких сбоев. Ниже несколько отзывов покупателей тестомеса.

Елена Николаевна

Купили 1,5 года назад в ресторан. Обеспечиваем выпечкой 2 привокзальных кафе, ресторан, 5 сельских магазинчиков. Поломок не было. Очень довольны. Машина давно себя оправдала.

Иван Витальевич

Отличная модель. Не прихотливая, работает как часы. Хорошая идея для инвестирования денег в малый бизнес пищевой промышленности.

Олег

Обслуживаю эти машины в пекарне 3 года — вообще никаких проблем. Один раз на дисплее появились скобки, позвонил на завод, разъяснили, все быстро устранили.

Полезное видео

Производитель

Тестомесильную машину ТММ -1М производит ПАО «Пензмаш» в г. Пенза. Предприятие давно и надежно зарекомендовало себя на рынке, как изготовитель качественной и недорогой продукции и оборудования для пищевой промышленности.

Тестомесильные машины

Оборудование для перемешивание пластичных материалов

Для замеса крутого теста широко используются тестомесильные машины периодического действия: ТММ-1, ТММ-60М, «Тесема», МТМ-15 и МТИ-100 и др. Применение тестомесительных машин периодического действия обусловлено: универсальностью, точностью дозирования компонентов, возможностью регулирования, продолжительностью процесса.

Машина ТММ-1М (рисунок 5.1) редназначена для замеса теста разной консистенции, в том числе и крутого теста для пельменей. Состоит из корпуса, представляющего собой сварную раму, закрытую съемными металлическими крышками, месильного рычага 16 с частотой вращения 27 мин -1 , съемной дежой 6 с передвижной тележкой, вращение которой от второго червячного редуктора осуществляется диском 4 с частотой вращения 4 мин -1.

Вращение дежи и движение месильного рычага производится с помощью одноступенчатых червячных редукторов и цепной передачи. Машина комплектуется тремя сменными дежами. Тележка снабжена тремя поворотными колесами 2, 18. Чтобы дежа не вращалась при передвижении тележки по цеху, в корпусе тележки предусмотрено специальное устройство, которое после поворота дежи на определенный угол удерживает её в неподвижном положении, а чтобы месильный рычаг не мешал накатыванию и скатыванию дежи, его вручную поднимают маховичком 25, закрепленным на валу электродвигателя. Объем дежи 140 дм 3 (л.).

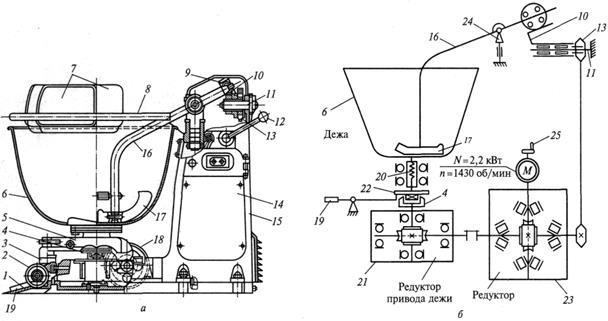

Рисунок 1.5.1.Тестомесильная машина ТММ-1М:

а — общий вид; б — кинематическая схема; / — фундаментная плита; 2, 18 — колеса;

3 — передвижная тележка; 4 — диск; 5 — кожух; 6 — дежа; 7 — ограждающие щитки;

8 — рычаг; 9 — подшипник; 10 — кривошип; 11 — ось; 12 — рукоятка; 13 — звездочка;

14 — электродвигатель; 5— станина; 16— месильный рычаг; 17— лопасть; 19— педаль;

20— пружина; 21, 23— червячные редукторы; 22 — цапфа с выступом; 24 — шарнир;

Машина МТМ-60М объемом дежи 60 дм 3 (л.) состоит из корпуса, месильного рычага с частотой вращения лопасти 47 мин -1 , съемной дежи с частотой вращения 35 мин -1 и привода. Предназначена для замеса теста разной консистенции, в том числе и крутого теста для пельменей.

Машина А2-ХТМ. с планетарным движением рабочего органа и с подкаткой, не вращающейся при замесе дежой.

Машина ЛЧ-ХТВ по принципу действия и конструкции аналогична А2-ХТМ.

Машина ТМС-140 по назначению, принципу действия и конструкции аналогична машине ТММ-1М.

Машина МТМ-110 состоит из месильного органа, приводного механизма, основания, стойки и дежи. Для снятия и перевозки дежи вместе с тестом вместимостью 110 дм 3 (л.), изготовленной из нержавеющей стали, используется подкатная тележка. В ней месильный орган через загружаемый продукт передает вращение деже, и происходит замес теста. Периодически, нажатием ногой на педаль тормоза, дежу притормаживают для лучшего промесса.

Машина МБТМ-140 предназначена для замеса теста любого вида. Состоит из двух частей – собственно машины и подкатной дежи. Дежа и рабочий орган, установленный наклонно, совершают вращательное движение. После окончания замеса и отключения машины траверса вместе рабочим органом, который должен полностью выйти из дежи, поднимается, а дежу с тестом откатывают от машины.

Тестомесильная машина МТ-60-01 по принципу действия аналогична машине МТМ-110. Состоит из основания, дежи в виде омегообразной чаши, которая получает вращение от месильного органа через продукт, месильного органа, электродвигателя, редуктора, стойки и блока управления.

Машина МТМ-15 для замеса крутого теста предназначена для приготовления пельменей, вареников, чебуреков и домашней лапши. Состоит (рисунок 1.5.2) из станины, полуцилиндрической рабочей камеры, расположенной горизонтально на станине. В камере расположены две спиралевидные лопасти, вращение которым передается от электродвигателя через червячно-цилиндрический зубчатый редуктор.

Рисунок 1.5.2.Машина для замеса крутого теста МТМ 15:

а — общий вид; б — кинематическая схема; 1 — рабочая камера (резервуар);

2 — станина; 3 —червячно-цилиндрический зубчатый редуктор; 4 — электродвигатель; 5—лопасти; 6— шип муф­ты; 7 — паз муфты; 8 — решетка крышки

Машина тестомесильная МТИ-100 предназначена для интенсивного замеса дрожжевого и пресного теста. Машина состоит из станины, приводной головки, на корпусе которой снизу неподвижно закреплено солнечное колесо, а на валу – водило с сателлитом, сидящие на рабочем валу. Нижние концы валов предназначены для крепления месильных органов. Месильными органами служат лопасти в форме крюка и четырех лопастной мешалки подсоединяются к валу сателлита, в форме шнека – к приводному валу. Машина имеет механизм подъема бачков, тележку, месильный орган на приводной головке и пульт управления.

Процесс замеса теста машинами ТММ-1М, «Тасема», ТММ-60М можно разделить на три стадии: равномерное распределение всех компонентов в общем объеме, замес и пластификация. Третья стадия – пластификация – требует наибольших затрат энергии, позволяющие произвести расчет мощности электродвигателя по более энергоемкой стадии.

Месильный рычаг с лопастью для машины ТММ-1М при пластификации массы испытывает сопротивление при погружении лопасти в тесто, лобовое сопротивление при перемещении лопасти в тесте и сопротивление вязкости теста при выходе лопасти на высоту, равную радиусу вращения лопасти. Одновременно с работой лопасти происходит вращение дежи, которая испытывает сопротивление вращению за счет встречаемого движения лопасти.
