Схема управления реверсивным асинхронным двигателем с фазным ротором

Частоту вращения ротора асинхронного электродвигателя с фазным ротором можно регулировать, изменяя величину сопротивления в роторной цепи (см. подразд . 5.2).

Управлять такими электродвигателями возможно с помощью силовых и магнитных контроллеров (рис. 6.15). В настоящее время в подъемно-транспортных механизмах используются магнитные контроллеры, относящиеся к аппаратам дистанционного управления.

Для выключения двигателя необходимо контроллер перевести в нулевое положение. Вращение “Назад” осуществляется постановкой рукоятки магнитного контроллера на позицию 1 “Назад”, при этом включается контактор КМ 2 . Происходит смена чередования фаз в обмотках статора и начинается обратное вращение ротора при полном включенном пускорегулирующем резисторе роторной цепи. Дальнейший процесс управления аналогичен описанному выше.

Особенностью работы двигателей подъемно-грузовых лебедок является спуск груза. В этом случае груз не только преодолевает силы трения, но и стремится ускорить вращение двигателя в направлении спуска. Скорость двигателя очень быстро достигает синхронной, после чего двигатель начинает работать как генератор под действием силы тяжести груза, т.е., тормозя механизм. Если сопротивление в цепи ротора двигателя полностью закороченно , то скорость опускания груза на 5-10 % больше синхронной частоты вращения. Увеличение роторного сопротивления приводит к увеличению скорости спуска (а не к уменьшению, как это бывает при подъеме).

Схема автоматического пуска и торможения противовключением асинхронного двигателя с фазным ротором. Пуск двигателя совершается нажатием кнопки SB1 (вперед) или SB2 (назад), тем самым подается питание на катушку контактора КМ 1 (или КМ2). Рассмотрим работу схемы при срабатывании контактора КМ 1 (рис. 6.16).

в цепи ротора.

в цепи ротора, и двигатель выводится на естественную характеристику.

служит для ограничения тока при торможении.

Если требуется реверсирование двигателя, то необходимо нажать на кнопку противоположного направления вращения (в нашем примере на кнопку SB2), не воздействуя на кнопку SB3 (стоп). При этом отключаются контакторы КМ 1 и КП. Последний — из-за размыкания контакторов КМ 1 и РБ. Как только замкнется размыкающий контакт КМ 1 в цепи катушки контактора КМ2, он включится, и двигатель переведется в режим торможения противовключением .

так, что при начале торможения, когда направления вращений магнитного поля статора и ротора противоположны (S=2), оно срабатывает, а при угловой скорости, близкой к нулю (S=1), когда напряжение на его катушке снижается почти вдвое, реле отпускает свой якорь. При пуске в обратную сторону реле РП не срабатывает, так как ЭДС ротора становится еще меньше, достигая нулевого значения при S=0.

Блокировочное реле РБ служит для создания временного разрыва в цепи катушки контактора КП, оно отключается одновременно с контактором КМ1, а включается только после замыкания контактов контактора КМ2. Когда контакты РБ сомкнутся, уже успеет сработать реле РП.

По окончании процесса торможения контакт РП закроется и контактор КП зашунтирует ступень сопротивления Rn . Затем произойдёт изменение направления вращения ротора, то есть пу ск в пр отивоположном направлении (назад).

Если остановку двигателя производить кнопкой SB3, то обмотки статора отключатся от сети, но электрического торможения не произойдет, двигатель остановится под действием статического момента сопротивления на валу.

Схема пуска асинхронного двигателя с фазным ротором, функции времени.

Для уменьшения пускового тока и увеличения пускового момента — в цепь ротора включают токоограничивающий резистор R, ступени которого включены в цепь не только вовремя пуска, и торможении, а также при реверсе электродвигателя с фазным ротором.

Двигатель будет разгоняться по искусственной характеристики с большим пусковым моментом и меньшим пусковым током. По мере разгона ступени резистора будут шунтироваться до полного вывода из цепи (обмотка ротора закорочена), а следовательно электродвигатель перейдёт на свою естественную характеристику. Пуск окончен.

Схема пуска двигателя с фазным ротором, функции тока.

Схема подключения двигателя с фазным ротором, функции времени.

Схема подключения двигателя фазным ротором представлена на рисунке 1. В данной схеме используется управление функции времени и двухступенчатый пусковой резистор.
Включением автоматического выключателя QF напряжение подается на управляющую и силовую цепь. Это приводит к срабатыванию реле времени КТ1, КТ2 которые размыкают свои контакты. Нажатием кнопки SB1 “ Пуск” подключается магнитный пускатель КМ3, который:
размыкает контакты:

• КМ3.3 — снимает напряжения с реле времени КТ1, которое, после окончания выдержки времени, размыкает свои контакты КТ1.

замыкает контакты:

• КМ3.1 в цепи статора — двигатель запускается с включенными в цепь ротора двумя ступенями резистора, так как контакторы КМ1 и КМ2 питания не получают. До истечении выдержки времени КТ1.
• КМ3.2 — шунтирует кнопку “ Пуск” (позволяет не удерживать кнопку SB1 в нажатом положении)
• КМ3.4 – в цепи катушек магнитных пускателей КМ1 и КМ2, но до окончания выдержки времени КТ1 пускатели КМ1 и КМ2 не получают питания. Рисунок 1.1 GIF — анимация схемы работы пуска асинхронного двигателя с фазным ротором

Для удобства просмотра — в конце статьи выложены все кадры анимации.

По истечении времени выдержки, КТ1 срабатывает и замыкает свои контакты – по катушке КМ1 протекает ток, пускатель срабатывает и шунтирует первую ступень пускового резистора R. Одновременно своими нормально замкнутыми контактами КМ1.1 обесточивает реле времени КТ2. До окончания выдержки времени КТ2 двигатель разгоняется только со второй ступенью сопротивления. После окончания выдержки резистор полностью шунтируется и двигатель переходит на свою естественную механическую характеристику. Пуск окончен.

Пуск и реверс дв. с фазным ротором

Устройство ротора асинхронных двигателей. Ротор выпускается как фазным, так и короткозамкнутым. Фазный ротор имеет трехфазную обмотку, выполненную подобно статорной, с тем же числом полюсов. Обмотка соединяется звездой или треугольником, три конца выводятся на три изолированных контактных кольца, вращающихся вместе с валом. Через щетки в ротор включается 3-фазный пусковой или регулировочный реостат, т.е. в каждую фазу вводится активное сопротивление. Асинхронные двигатели с фазным ротором применяются там, где требуется плавное регулирование скорости, а также при частых пусках двигателя под нагрузкой. Короткозамкнутый ротор проще, чем фазный. Отверстия вблизи наружной части каждого листа сердечника составляют продольные пазы, в которые заливается алюминий. Твердея, он образует продольные токопроводящие стержни. По обоим торцам отливаются алюминиевые кольца, замыкающие накоротко стержни. Полученная токопроводящая система называется беличьей клеткой. Двигатели с короткозамкнутым ротором наиболее просты, надежны и дешевы и наиболее распространены.

Пуск в ход асинхронных двигателей.

Пуск в ход асинхронных двигателей существенно отличается от условий нормальной работы. Момент двигателя при пуске должен превышать момент сопротивления нагрузки, роль играет пусковой момент. Второй важной пусковой характеристикой является пусковой ток. Кратность пускового тока для двигателей с короткозамкнутым ротором достигает 5-7, что может быть недопустимо для двигателя или для сети и может иметь значение плавность пуска.

Пуск в ход двигателя с фазным ротором осуществляется через 3х фазный реостат, каждая фаза которого включена через щётки и кольца в одну из фаз ротора. В начале пуска реостат введён полностью, к концу пуска он выводится и все три фазы ротора замыкаются накоротко. Число ступеней реостата берётся больше двух и процесс переключений при пуске обычно автоматизируется. Введение активных сопротивлений в цепь фазного ротора увеличивает момент и делает пуск плавным и ограничивает пусковой ток. Этот способ пуска имеет ряд достоинств, но применим только для двигателей с фазным ротором.

В короткозамкнутый ротор ввести сопротивления невозможно, поэтому пусковая характеристика неизменна в течении всего времени пуска. Наиболее распространён пуск непосредственным включением двигателя в сеть без каких-либо

Рис. 39. Включение реостата в цепь фазного ротора.

устройств, понижающих пусковой ток. Применяется в случаях, когда не требуется плавность пуска и мощность двигателя невелика в сравнении с мощностью сети. В случаях, когда мощность двигателя соизмерима с мощностью питающей сети, применяются различные схемы понижения напряжения, подводимого к двигателю при пуске, за счёт чего уменьшается пусковой ток. Понижение напряжения при пуске вызывает нежелательное уменьшение пускового момента.

Автотрансформаторный пуск.

Рубильник включается после

Рис. 40. Схема автотрансформаторного пуска асинхронного двигателя.

переключения автотрансформатора в положение «Пуск» — на двигатель подаётся вначале пониженное напряжение: U ≈ (1/k_а) U_c , где U_c — напряжение сети, k_a — коэффициент трансформации автотрансформатора. Тогда пусковой ток в сети:

где I_д — пусковой ток двигателя, z_д — полное сопротивление двигателя.

Ток в сети при пуске снижается в сравнении с током при пуске непосредственным включением в сеть в k_а 2 раз. По мере разгона двигателя переключатель переводится в положение «Работа». Недостатком метода является резкое снижение пускового момента в k_а 2 раз. Другой недостаток — необходимость наличия громоздкого автотрансформатора.

Пуск АД по схеме переключения статора со звезды на треугольник.

Вышеуказанный недостаток устраняется при пуске двигателя по схеме переключения его со звезды на треугольник. Эта схема применима в том случае, когда при нормальной работе двигателя обмотка статора включается треугольником. Рубильник включается когда

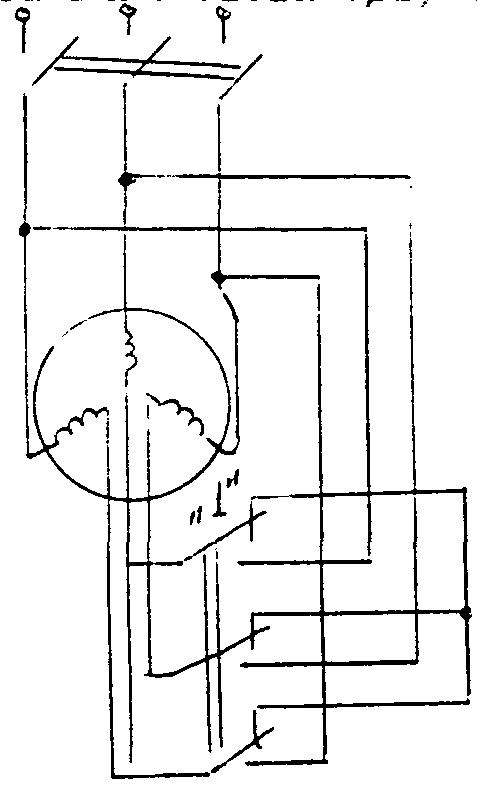

Рис. 41. Пуск АД по схеме переключения его со звезды на треугольник.

переключатель стоит в положении «1» и обмотка двигателя соединена звездой. При скольжении s = 0,5 — 0,6 переключатель переводится в положение «2», тогда обмотка двигателя соединяется треугольником. При звезде (з) пусковой ток: I_п = U_д/z_д = U_с/√3 z_д , где U_с — линейное напряжение сети, U_д — фазное напряжение двигателя при соединении звездой, z_д — сопротивление фазы двигателя.

Если бы двигатель включался при установке переключателя в положении «2», то: I_п = U_д/z_д = U_с/z_д .

Данная схема даёт трёхкратное уменьшение пускового тока в сети.

Реверсирование и регулирование скорости АД.

Реверсирование, т.е. изменение направления вращения достигается изменением мест двух любых проводов, т.к. при этом порядок чередования токов в фазах меняется на обратный. При реверсировании на ходу вначале происходит торможение до остановки, затем разгон в другом направлении. Это называется противовключением. Существует ещё генераторное и динамическое торможение.

При необходимости регулирования скорости возможности определяются соотношением: n = 60 f (1 — s) / p, где f — частота, s — скольжение, p — число пар полюсов.

1. Регулирование изменением числа пар полюсов возможно только для двигателей спец исполнения, где обмотки статора выполняются так, чтобы изменяя схему их соединения, можно было получать р=1; 2; 3; . . Эти двигатели называются многоскоростными. Регулирование ступенчатое, т.к.

n_о = 3000, 1500, 1000, . об/мин. Габариты и стоимость возрастают. Этот способ применяется только для двигателей с короткозамкнутым ротором.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Схема реверсивного подключения электродвигателя

В домашнем хозяйстве приходится использовать различные приборы, которые помогают облегчить выполнение какой-то задачи. В некоторых случаях под потребности приходится собирать какой-то конкретный инструмент, который стоит довольно дорого или под него просто есть все необходимые компоненты. Часто для этого важно знать, как сделать схему подключения электродвигателя. Заставить его вращаться не так сложно, а изменить направление движения уже сложнее. В статье будет рассказано о том, как выполнить схему реверсивного подключения двигателя.

Принцип работы

Электрический двигатель представляет собой механизм, в котором вращение осуществляется под воздействием электромагнитных волн. В основу положено всего два компонента:

Вращается только первый элемента, а импульс на него подается со второго элемента. Чем выше мощность двигателя, тем больше его габариты. Из всего разнообразия различают:

В двигателях коллекторного типа питание на ротор подается через угольные щетки, которые касаются ламелей коллектора. Такие двигатели еще называют короткозамкнутыми. В асинхронных двигателях схема действия несколько отличается. В этом случае вращение происходит под воздействием двух сил:

Напряжение от источника питания подается на фиксированные обмотки статора. При этом в нем возникают электромагнитные волны. Если напряжение переменное, тогда магнитное поле нестабильно и имеет определенные колебания. Благодаря этим колебаниям и происходит смещение ротора. Между ротором и статором есть небольшой воздушный зазор, благодаря которому и возможно беспрепятственное смещение. Магнитные волны из обмоток статора воздействуют на обмотки ротора, создавая напряжение. Благодаря такому воздействию возникает электродвижущая сила или ЭДС. Она заставляет магнитные волны взаимодействовать в обратном направлении тем, что есть в статоре, поэтому двигатель и называется асинхронным.

Требуемые компоненты

Самостоятельное подключение двигателя для реверсивного вращения не вызовет особых сложностей, если руководствоваться приведенной схемой. Одним из важных компонентов, который облегчит такую задачу является магнитный пускатель или контактор. На самом деле магнитный пускатель и контактор не являются тождественными понятиями. Если говорить просто, то контактор входит в состав магнитного пускателя, но для упрощения в статье оба понятия используются как равнозначные. Магнитные пускатели как раз и применяются для запуска, реверсивного движения и остановки асинхронных двигателей.

Возможно, возникает вопрос о том, почему нельзя использовать обычный рубильник или силовой автомат. В принципе, это допустимо, но не всегда пусковые токи, которые необходимы двигателю для нормального начала функционирования являются безопасными для человека. При включении может возникнуть пробой, который выведет из строя как выключатель, так и навредит оператору. Чтобы свести риски к минимуму, потребуется пускатель. В нем контактная часть отделена от той, с которой взаимодействует оператор. В нем есть отдельный модуль с катушкой, которая создает электромагнитное поле. Для работы катушки может потребоваться напряжение в 12 или больше вольт. При подаче этого напряжения происходит взаимодействие с металлическим сердечником, который втягивается внутрь катушки. К сердечнику закреплена пластина, которая уходит к контактной группе. Они замыкаются и происходит запуск двигателя. Остановка происходит в обратном порядке.

Кроме контактора, потребуется трехкнопочная станция. Одна клавиша выполняет функцию остановки, а две других функции запуска с разницей в направлении вращения. В трехкнопочной станции должно быть два нормально разомкнутых контакта и один нормально замкнутый. Если говорить просто, то нормальным положением контактора называется его нерабочее положение. То есть при воздействии на контакт он либо замыкается, либо размыкается. Если в рабочем состоянии он замкнут, то обозначается как НО, а если разомкнут, то обозначается как НЗ. Контакт НЗ применяется для кнопки остановки.

Принципиальная схема

На иллюстрации выше можно видеть принципиальную схему реверсивного подключения двигателя. Она отличается от обычной только наличием дополнительного модуля. Если говорить точнее, то в схеме задействуется два модуля управления. Один из них заставляет вращаться двигатель вправо, а другой влево. Взаимодействие оператора с модулями происходит посредством кнопок SB2 и SB3. Латинскими буквами A, B, C на схеме обозначены подводящие линии трехфазной сети. Они подходят к общему выключателю, который обозначен QF1. Далее идут два контактора КМ и цифровым обозначением. От контакторов цепь уходит к обмоткам двигателя. Каждый из этих контакторов вынесен отдельно и находится справа, где дополнительно можно рассмотреть их составные компоненты.

Процесс включения

Процесс включения двигателя довольно просто описать, используя все ту же схему. Первым делом происходит задействование общего рубильника QF1. Как только он включается, происходит подача напряжения по трем фазам. Но это напряжение не подается непосредственно на сам двигатель, т. к. еще нет четких указаний, в каком направлении он должен вращаться. Далее проводники проходят через автомат SF1 он выполняет защитную функцию, обесточивая всю систему в случае короткого замыкания. Далее следует кнопка выключения, которая также способна быстро разомкнуть цепь питания. Только после этого напряжение следует к клавишам SB2 и SB3, после воздействия на который, питание проходит к двигателю.

Чтобы двигатель получил достаточное усилие для обратного вращения, необходимо переключить силовые фазы, для чего и предназначен пускатель КМ2. Если еще раз обратить внимание на схему, то можно заметить, что пускатель КМ1 имеет прямое подключение фаз к двигателю, а КМ2 обеспечивает некоторое смещение. Все происходит за чет первой фазы, она в этой схеме является ждущей. Как только она размыкается, прекращается подача напряжения на двигатель.

После полной остановки может быть задействована кнопка SB3. Она активирует второй пускатель. Последний меняет положение фаз, как показано на схеме. При этом дежурная фаза остается неизменной, питание от нее все так же подается на первый контакт двигателя. Изменения происходят во второй и третьей фазе. Благодаря этому обеспечивается реверсивное движение.

Этапы подключения

Подключение двигателя для реверсивного движения отличается в зависимости от того, какая сеть будет выступать питающей 220 или 380. Поэтому есть смысл рассмотреть их отдельно.

К трехфазной сети

Руководствуясь представленной схемой легко составить последовательность, в которой должно производиться подключение электродвигателя. Первым делом устанавливается основной силовой автомат. Его номинальное напряжение и сила тока должны быть рассчитаны на те, которые будет потреблять двигатель. Только в этом случае можно быть уверенным в бесперебойной работе. Перед монтажом автомата для двигателя потребуется обесточить сеть. Следующим устанавливается предохранительный выключатель. После него фазный кабель уходит на разрыв, на кнопку стоп, а уже от нее делается подключение к контакторам. На каждом элементе контактора и кнопочного поста обычно делаются соответствующие обозначения, которые упрощают процесс подключения. Видео о сборке тестовой схемы можно посмотреть ниже.

К однофазной сети

В домашних условиях часто приходится задействовать асинхронный двигатель, но не в каждом хозяйстве есть трехфазная сеть, поэтому важно знать, как подключить двигатель к однофазной сети. Для запуска от одной фазы требуется дополнительный импульс, чтобы его обеспечить подбирается конденсатор требуемой емкости. Если говорить проще, то конденсаторов должно быть два. Один из них является пусковым и подключается параллельно первому. Соединение обмоток двигателя выполняется по схеме «звезда». Если обмотки соединены другим способом и нет возможности его изменить, тогда не получиться выполнить требуемую схему.

Чтобы реверсивная схема функционировала потребуется переключение питания, которое поступает от конденсаторов между полюсами. Понадобится два выключателя и одна не фиксируемая кнопка. Одни из выключателей будет отвечать за подачу напряжения в цепь питания двигателя. Второй выключатель должен иметь три положения. В одном из них он будет выключенным, а в двух других изменять подачу питания от конденсаторов на обмотки. Не фиксируемая кнопка будет дополнительно подключать второй конденсатор на момент запуска двигателя.

Два вывода конденсатора подключаются между собой. К двум другим происходит подключение пусковой кнопки. Средний вывод трехпозиционного переключателя подключается к конденсаторам в том месте, где они объединены между собой. Два других вывода подключаются к клеммам двигателя, на которые приходит питание. Конденсаторы подключаются к выходу обмотки, которая применяется для запуска. Кнопка включения ставится в разрыв фазного провода.

Чтобы привести весь механизм в действие, необходимо подать питание на цепь двигателя основным выключателем. После этого задается направление вращения двигателя трехпозиционным выключателем. Далее нажимается кнопка пуска до момента выхода двигателя на рабочие обороты. Если возникает необходимость изменить направление вращения, тогда потребуется обесточить двигатель и дождаться его полной остановки, переключить трехпозиционный тумблер в противоположное крайнее положение и повторить процесс.

Резюме

Как видно реверсивное подключение требует определенных навыков, но может быть осуществлено без особых сложностей при соблюдении всех рекомендаций. Теперь не будет препятствий в использовании трехфазных агрегатов от однофазной сети, при этом следует понимать, что максимальная мощность будет ограничена, т. к. невозможен выход на полное потребление. На компонентах для подключения лучше не экономить, т. к. это скажется на сроке службы всей схемы. Во время сборки и запуска необходимо придерживаться всех правил безопасности работы с электрическим током.
