Особенности конструкции рассадопосадочной машины СКН-6А

4.3.1 Назначение и технологический процесс.Машина СКН-6А предназначена для посадки широкорядным и ленточным способами безгоршечной и горшечной рассад ово­щей, земляники, черенков и дичков плодово-ягодных культур, эфироносов и табака. Машина работает на полях с выровненной по­верхностью, высаживает рассаду длиной от корневой шейки до концов вытянутых листков 100. 300 мм с длиной корней 30. 120 мм. Агрегатируется с колесными и гусеничными тракторами тягового класса 1,4 и 3 кН, снабженными ходоуменьшителями. Рабочая скорость составляет 0,6. 3,5 км/ч.

Высаживающие диски 4 приводятся во вращение от колеса(рисунок 4) при помощи цепных передач 11, 13и редуктора 12. Для полива рассады сажалка снабжена системой, включающей баки 17для воды, сливную 14и поливную 9трубы, дозирующее устройство 10. Вода из бака по трубе 14самотеком поступает в корпус дозирующего устройства 9, а из него по трубе 9в сошник. При шаге посадки менее 35 см дозирующее устройство настраивают на сплошной полив, при шаге более 35 см — на пор­ционный полив.

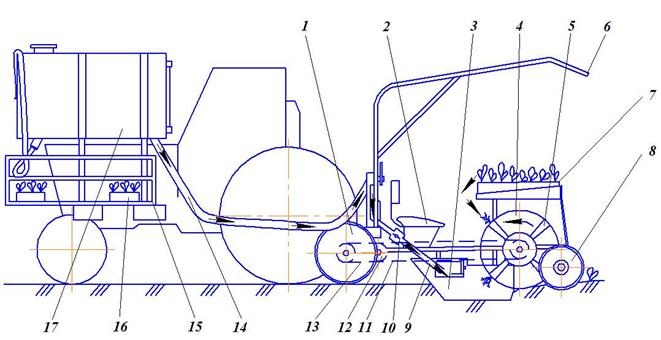

1 — опорно-приводное колесо; 2 — переднее сиденье; 3 — сошник; 4 — высаживающий диск; 5 — захваты; 6 — тент; 7 и 16 — ящики с рассадой;

8 — прикатывающие катки; 9 — поливная труба; 10 — дозирующее уст­ройство; 11 и 13 — цепные передачи; 12 — редуктор; 14 — сливная труба; 15 — стеллаж; 17 — бак.

Рисунок 4 — Схема рабочего процесса машины СКН-6А

При движении машины диски 4вращаются, захваты 5раскрываются при подходе к сажальщику, каждый из которых с сидения 2 обслуживают одну рассадопосадочную секцию. Сажальщи­ки кладут рассаду в захваты 5, и они автоматически закрываются. Сошник 3раскрывает борозду, в которую по трубе 9 поступает вода. Над бороздой захваты поочередно автоматически раскры­ваются, и рассада опускается в борозду. Почва засыпает бороз­ду, а катки 8уплотняют почву по бокам посаженного растения.

К высаживающему диску 4 можно прикрепить от двух до двенад­цати захватов 5.

Машину СКН-6А используют с шестью аппаратами при междурядьях 60, 70 и 90 см и с четырьмя при ширине междурядий 80, 90 и 120 см.

Машина снабжена двухсторонней сигнализацией. Кнопка сигнализации расположена на раме машины возле рабочих мест сажальщиков.

На тракторе закреплены стеллажи 15для ящиков с рассадой 16. Кроме тракториста, машину обслуживают двенадцать сажаль­щиков и три оправщика высаженной рассады. При посадке гор­шечной рассады в бригаду входят также два подавальщика.

Особенности конструкции рассадопосадочной машины СКН-6А

4.3.1 Назначение и технологический процесс.Машина СКН-6А предназначена для посадки широкорядным и ленточным способами безгоршечной и горшечной рассад ово­щей, земляники, черенков и дичков плодово-ягодных культур, эфироносов и табака. Машина работает на полях с выровненной по­верхностью, высаживает рассаду длиной от корневой шейки до концов вытянутых листков 100. 300 мм с длиной корней 30. 120 мм. Агрегатируется с колесными и гусеничными тракторами тягового класса 1,4 и 3 кН, снабженными ходоуменьшителями. Рабочая скорость составляет 0,6. 3,5 км/ч.

Высаживающие диски 4 приводятся во вращение от колеса(рисунок 4) при помощи цепных передач 11, 13и редуктора 12. Для полива рассады сажалка снабжена системой, включающей баки 17для воды, сливную 14и поливную 9трубы, дозирующее устройство 10. Вода из бака по трубе 14самотеком поступает в корпус дозирующего устройства 9, а из него по трубе 9в сошник. При шаге посадки менее 35 см дозирующее устройство настраивают на сплошной полив, при шаге более 35 см — на пор­ционный полив.

1 — опорно-приводное колесо; 2 — переднее сиденье; 3 — сошник; 4 — высаживающий диск; 5 — захваты; 6 — тент; 7 и 16 — ящики с рассадой;

8 — прикатывающие катки; 9 — поливная труба; 10 — дозирующее уст­ройство; 11 и 13 — цепные передачи; 12 — редуктор; 14 — сливная труба; 15 — стеллаж; 17 — бак.

Рисунок 4 — Схема рабочего процесса машины СКН-6А

При движении машины диски 4вращаются, захваты 5раскрываются при подходе к сажальщику, каждый из которых с сидения 2 обслуживают одну рассадопосадочную секцию. Сажальщи­ки кладут рассаду в захваты 5, и они автоматически закрываются. Сошник 3раскрывает борозду, в которую по трубе 9 поступает вода. Над бороздой захваты поочередно автоматически раскры­ваются, и рассада опускается в борозду. Почва засыпает бороз­ду, а катки 8уплотняют почву по бокам посаженного растения.

К высаживающему диску 4 можно прикрепить от двух до двенад­цати захватов 5.

Машину СКН-6А используют с шестью аппаратами при междурядьях 60, 70 и 90 см и с четырьмя при ширине междурядий 80, 90 и 120 см.

Машина снабжена двухсторонней сигнализацией. Кнопка сигнализации расположена на раме машины возле рабочих мест сажальщиков.

На тракторе закреплены стеллажи 15для ящиков с рассадой 16. Кроме тракториста, машину обслуживают двенадцать сажаль­щиков и три оправщика высаженной рассады. При посадке гор­шечной рассады в бригаду входят также два подавальщика.
