Устройство машины постоянного тока

Электрическая машина постоянного тока — машина, в которой при установившемся режиме ее работы электрическая энергия, участвующая в ее энергопреобразовательном процессе, является энергией практически постоянного тока.

Любая электрическая машина состоит, как правило, из двух составных частей: неподвижной части — статора, располагаемой обычно снаружи, и вращающейся внутренней части — ротора. Ротор современной машины постоянного тока малой и средней мощности состоит из вала и насаженных на него якоря, коллектора и вентилятора для охлаждения машины.

В тихоходных больших машинах постоянного тока охлаждение достигается независимым вентилятором, в больших быстроходных машинах постоянного тока открытого исполнения достаточное охлаждение достигается вентилирующим действием вращения якоря. При закрытом исполнении машин применяют наружную вентиляцию.

Не практике термин ротор в применении к машинам постоянного тока не используется. Всю вышеперечисленную совокупность вращающихся деталей называют по имени главной из них якорем. Таким образом, на практике термин якорь имеет двоякое значение: во-первых, совокупность вращающихся частей машины постоянного тока, во-вторых, собственно якорь.

Статор современной машины постоянного тока состоит из: ярма, главных, или основных, магнитных полюсов с намагничивающими их катушками из изолированного или голого медного провода круглого или прямоугольного сечения и из добавочных, или коммутационных, магнитных полюсов с намагничивающими их катушками из изолированного или из голого (с изоляционными прокладками) медного провода круглого или прямоугольного сечения.

Термин статор в применении к машинам постоянного тока на практике не используется, вместо него пользуются термином магнитная система или индуктор. Термин ярмо также заменяют на практике термином машины постоянного тока, так как в качестве конструктивной части машины ярмо выполняет эту роль.

Коллекторный скользящий контакт

Электромашинный коллектор, являющийся вращающейся частью коллекторного скользящего электрического контакта, состоит из токопроводящих медных сегментообразных пластин, собранных на валу в цилиндр и изолированных друг от друга и от вала, на котором они укрепляются неподвижно. Каждая коллекторная пластина соединяется электрически неравномерно распределенными по обмотке точками. Неподвижная часть коллекторного контакта состоит из таких же неподвижных электромашинных щеток. Число щеток берется по числу нужных ответвлений от обмотки.

Особенности машин постоянного тока

Являясь одноякорной электрической машиной, коллекторная машина постоянного тока может быть с параллельным, с последовательным, а также с последовательно-параллельным, или смешанным, возбуждением.

В машине со смешанным возбуждением на индукторе имеется либо основная индукторная обмотка, соединяемая параллельно с якорной обмоткой, и вспомогательная возбуждающая обмотка, соединяемая последовательно с якорной обмоткой, либо основная индукторная обмотка, соединяемая с якорной обмоткой последовательно, и вспомогательная возбуждающая обмотка, соединенная параллельно с якорной обмоткой.

Возможно также устройство машины постоянного тока с независимым возбуждением. Она получается если в ней индукторную, возбуждающую обмотку отсоединить от якоря и присоединить к независимому источнику постоянного тока неизменного напряжения.

Генераторы постоянного тока делают или с независимым возбуждением или с самовозбуждением. При независимом возбуждении цепь возбуждающей обмотки питается от независимого источника постоянного тока, т. е. либо от сети постоянного тока, питаемой другим генератором постоянного тока, либо от аккумуляторной батареи, либо от генератора постоянного тока, специально предназначенного для питания возбуждающей обмотки данного генератора.

Мощность такого вспомогательного генератора, называемого возбудителем, составляет всего несколько процентов от мощности того генератора, обмотку возбуждения которого он питает. Если возбудитель жестко соединяется с возбуждаемым генератором, то его называют пристроенным возбудителем.

Если цепь возбуждающей обмотки присоединена к зажимам генератора, то имеем генератор с параллельным возбуждением (или генератор параллельного возбуждения), или параллельный генератор. Обычно его называют шунтовым генератором постоянного тока.

Если цепь возбуждающей обмотки соединяется с цепью якоря последовательно, то имеем генератор с последовательным возбуждением (или генератор последовательного возбуждения), или последовательный генератор. Иногда его называют сериесным генератором постоянного тока.

Главные детали машины

Собственно якорь представляет собой цилиндрической формы, состоящее из большого числа дисков специальной тонкой листовой электротехнической стали, плотно спрессованных.

По наружной окружности якоря равномерно располагаются полученные путем штамповки пазы или впадины, в которых укладывается и укрепляется составленная по определенным правилам электрическая цепь из изолированного медного провода круглого или прямоугольного сечения, называемая обмоткой якоря. Обмотка якоря является той частью машины постоянного тока, в которой индуктируется электродвижущая сила и протекает ток.

Коллектор имеет цилиндрическую форму и состоит из медных пластин, изолированных друг от друга и от крепящих их частей. Пластины коллектора электрически соединяются с определенными точками якорной обмотки равномерно распределенными по окружности якоря.

Главные, или основные, магнитные полюсы состоят из сердечников полюсов и уширенной в сторону якоря торцевой части полюса, называемой полюсным наконечником, или полюсным башмаком.

Сердечник и башмак штампуют совместно из листовой электротехнической стали в виде пластин соответствующей формы, которые затем спрессовывают и скрепляют в монолитное тело. Главные магнитные полюсы создают основной магнитный поток машины, от перерезывания которого вращающейся якорной обмоткой в ней индуктируется э д. с. машины.

Добавочные магнитные полюса, имеющие узкую форму и располагаемые в промежутках между главными магнитными полюсами, делают из катаной стали, иногда их штампуют из тонких листов электротехнической стали, как и главные полюсы. С торца, обращенного к якорю, их снабжают иногда полюсным башмаком прямоугольной формы, со скосами или без них. Добавочные магнитные полюса служат для обеспечения безискровой работы коллектора.

В больших машинах постоянного тока, предназначаемых для тяжелых условий работы, в полюсных башмаках главных магнитных полюсов, которым в этом случае придают особо развитую форму, проштамповывают ряд пазов для укладки в них компенсационной обмотки. Она предназначается для воспрепятствования искажению формы распределения индукции основного магнитного потока в пространстве, отделяющем полюсный башмак от якоря. Это пространство называется междужелезным пространством, или главным электромашинным зазором.

Компенсационная обмотка выполняется, как и прочие обмотки машины, из меди и изолируется. Обмотки добавочных полюсов и компенсационная обмотка соединяются с обмоткой якоря последовательно.

На коллектор опираются щетки, как правило, угольные, имеющие прямоугольную форму сечения. Их устанавливают по образующим цилиндрической поверхности коллектора, называемым коммутационными зонами. Обычно число коммутационных зон равно числу полюсов машины.

Щетки вставляют в обоймы щеткодержателей с пружинами, прижимающими щетки к поверхности коллектора. Щетки одного и того же зонного комплекта электрически соединяют друг с другом, а зонные комплекты одной и той же полярности (т. е. через зону) соединяют электрически друг с другом и присоединяют к соответствующему внешнему зажиму машины.

Внешние зажимы машины укрепляют на доске зажимов, которую скрепляют к ярму машины и прикрывают предохранительной крышкой с отверстием внизу для соединения к зажимам проводов от электрической сети. Зажимы с крышкой образуют так называемую коробку зажимов.

Часто вместо «зонный комплект щеток» обычно говорят «щетка», подразумевая под этим совокупность всех щеток одной коммутационной зоны. Совокупность всех зонных комплектов щеток данной машины образует ее полный комплект щеток, который обычно называют сокращенно комплектом щеток.

Щетки, щеткодержатели, пальцы (или бракеты) и траверса (или суппорт) составляют так называемый токособирательный аппарат машины постоянного тока. В него входят также соединения между собой зонных комплектов щеток одной и той же полярности.

Концы вала якоря машины, называемые шейками вала, вставляют в подшипники. В небольших и средних машинах подшипники укрепляют в подшипниковых щитах, которые в то же время выполняют роль защиты машины от внешних воздействий, а также служат для полного закрытия машины, если она выполняется закрытой.

Малые машины постоянного тока с подшипниковыми щитами не имеют, как правило, фундаментной плиты, их устанавливают на болтах, которые крепят к бетонному или кирпичному фундаменту, или к полу, или на особых балочках, называемых салазками.

Иногда генераторы, а также двигатели, имеют всего один подшипник. Другой конец вала имеет фланец или обрабатывается под насадку полумуфты для соединений со свободным концом вала приводного двигателя (в случае генератора) или механизма (в случае двигателя).

Устройство машин постоянного тока

Устройство статора.

Машина постоянного тока состоит из двух основных частей: неподвижной – статора и вращающейся – ротора, называемого в машинах постоянного тока якорем. Эскиз машины постоянного тока показан на рис. 1.1, а общий вид с разрезом — на рис. 1.2.

Статор состоит из станины 1, главных полюсов 2, дополнительных полюсов 3, подшипниковых щитов 4 и щеточной траверсы со щетками 6.

Станина имеет кольцевую форму и изготовляется из стального литья или стального листового проката. Она составляет основу всей машины и, кроме того, выполняет функцию магнитопровода.

Главные полюсы служат для создания постоянного во времени и неподвижного в пространстве магнитного поля. С этой целью по обмотке полюсов пропускается постоянный ток, называемый током возбуждения (в машинах малой мощности в качестве полюсов могут использоваться постоянные магниты).

Дополнительные полюсы устанавливаются между главными и служат для улучшения условий коммутации.
Подшипниковые щиты закрывают статор с торцов. В них впрессовываются подшипники и укрепляется щеточная траверса, которая с целью регулирования может поворачиваться. На щеточной траверсе закреплены пальцы, которые электрически изолированы от траверсы. На пальцах установлены щеткодержатели со щетками, изготовленными из графита или смеси графита с медью.

Устройство якоря.

Вращающаяся часть машин – якорь 9 (рис. 1.1, 1.2, а, б) состоит из сердечника 7, обмотки 8 и коллектора 5.

Сердечник имеет цилиндрическую форму. Он набирается из колец или сегментов листовой электротехнической стали, на внешней поверхности которых выштампованы пазы. В пазы сердечника укладываются секции из медного провода. Концы секций, которые выводятся на коллектор и припаиваются к его пластинам, образуют замкнутую обмотку якоря.

Коллектор (рис. 1.3) набран из медных пластин клинообразной формы, изолированных друг от друга, и корпуса 3миканитовыми прокладками 2, образующими в сборе цилиндр, который крепится на валу якоря.

Рис. 1.3

Устройство машины постоянного тока

Электротехническая промышленность в настоящее время выпускает электрические машины постоянного тока для работы в различных усло­виях. Корабельные машины имеют особенности конструкции отдельных узлов, но общая конструктивная схема этих машин одинакова. На ри­сунке (1.4) приведены продольный и поперечный разрез машины нор­мального исполнения. Машина постоянного тока состоит из 2–х основ­ных частей: неподвижной – статора и вращающейся – якоря. Между ни­ми всегда имеется воздушный зазор.

Рис. 1.4 — ДПТ в разрезе

Статор, являющийся индуктором, т.е. такой частью машины, в котором наводится магнитное поле, сос­тоит из станины I, главных 2 и добавочных 3 полюсов. К статору относятся также подшипниковые щиты 7 с подшипниками 11. На статоре крепятся щеточный аппарат 9 и коробка выводов 10.

Якорь состоит из сердечника якоря 4 и коллектора 8, насажен­ных на вал 6. В машинах с самовентиляцией на валу крепится венти­лятор 12.

Станина – служит в качестве магнитопровода и одновременно является конструктивной основой, к которой крепятся главные и добавочные полосы и подшипниковые щиты. Она представляет собой полый цилиндр, отлитый или сваренный из чугуна или стали. У крупных машин стани­на делается разъемной. На кораблях для удобства обслуживания и ремонта применяются также машины с поворотной станиной. Часть ста­нины, по которой замыкаются магнитные потоки главных и добавочных полюсов, называется ярмом 1. Вместе со станиной отливаются лапы 13 для крепления машины к фундаменту. На станине устанавливается один или несколько рымов 14 для подъема машины.

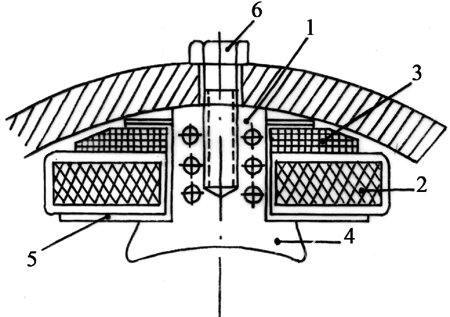

Главные полюсы предназначены для создания в машине магнитного по­тока необходимой величины. Главный полюс (рисунок 1.5) состоит из сер­дечника 1 и катушек обмоток возбуждения 2,3. Со стороны, обращенной к якорю, сердечник заканчивается полюсным наконечником 4, с помощью которого обеспечивается требуемое распределение магнитной индукции в воздушном зазоре.

Сердечни к полюсов набирается из листов электротехнической стали толщиной 0,5?1,0 мм., покрытых изоляционным лаком для уменьшения потерь от вихревых токов, вызванных пульсацией магнитного потока из–за зубчатости якоря. Листы стали спрессовывают и скрепляют шпильками. Катушки обмоток возбуждения наматываются на изолирующий кар­кас 5, а затем надеваются на сердечник. По отношению к обмотке яко­ря обмотки возбуждения могут включаться параллельно или последо­вательно. Катушки параллельной обмотки 2 состоят из большого чис­ла витков провода малого сечения. Катушки последовательной обмот­ки 3 состоят из малого числа витков провода большого сечения, по которым проходит большой ток якоря. Для улучшения изоляции катуш­ки компаундируют, т.е. пропитывают изоляционными лаками (компаун­дами) в вакууме при повышенной температуре, а затем сушат в специ­альных печах. Полюс в собранном виде крепится к станине болта­ми 6.

Добавочные полюсы служат для улучшения коммутации машины, т.е. обеспечивают безыскровую работу щеток и коллектора. Они состоят из сердечника 1 и полюсной катушки 5 (рисунок 1.6) и устанавливаются между главными полюсами по линии геометрической нейтрали. Сердеч­ник имеет наконечник 2 определенной формы. Катушка изготавливает­ся из полосовой меди большого сечения, так как она включается пос­ледовательно в цепь якоря и по ней проходит большой ток. Величина зазора ? между полюсом и якорем регулируется при наладке ра­боты машины с помощью магнитных и немагнитных прокладок 4 между полюсом и станиной. Добавочные полюсы крепятся к станине болтами 3.

Якорь состоит из сердечника магнитопровода, обмотки 5, вала 6 и конструктивных деталей для их крепления.

Сердечник якоря представляет собой стальной цилиндр, набранный из штампованных листов 1 (рисунок 1.7) электротехнической стали толщи­ной 0,5 мм, которые изолируются друг от друга лаком для уменьше­ния потерь от вихревых токов.

В листах штампуются пазы для размещения в них обмотки якоря и отверстия для насаживания сердечника на вал якоря, для стяжных шпилек и осевой вентиляции. Пакет железа якоря крепится на валу шпонкой, а с торцов стягивается нажимными кольцами. В боль­ших машинах якорь состоит из нескольких пакетов штампованных лис­тов, между которыми делаются промежутки для лучшего охлаждения ма­шины (радиальная вентиляция). Часть сердечника якоря, занятая па­зами, называется зубцовой зоной.

Обмотка якоря выполняется из изолированного провода круглого или прямоугольного сечения. Она состоит из отдельных элементов – сек­ций (рисунок 1.8), образованных из одного или нескольких витков.

Сек­ции изготавливаются по шаблонам. Часть секции 1, заложенная в пазы сердечника якоря, называется пазовой или активной частью. Часть секции 2, расположенная вне сердечника – в воздухе и соединяющая активные части, называется лобовой частью (лобовые соединения). Концы секций припаиваются к коллекторным пластинам. Для крепления секций в пазах применяются деревянные, гетинаксовые или текстоли­товые клинья. Кроме витковой изоляции обмотка имеет пазовую изо­ляцию от сердечника. Лобовые части закрепляются с помощью прово­лочного бандажа.

Электроизоляционные материалы, применяемые для изоляции об­моток, по степени термостойкости делятся на классы, которые допус­кают определенную температуру нагрева. В машинах постоянного тока применяются в основном классы А, В, С и Н. Коллектор (рисунок 1.9) набирается из медных пластин I, изолиро­ванных друг от друга и от вала, на котором он крепится, с помощью миканитовых прокладок 8 и манжет 5,7. Состороны, обращенной к валу, пластины имеют форму ласточкиного хвоста 2. В два конусооб­разных углубления коллектора вставляются изолированные нажимные конусы 3,4, которые стягивают коллекторные пластины в осевом нап­равлении. В собранном виде коллектор спрессовывают в горячем сос­тоянии, после чего обтачивают для придания ему строго цилиндричес­кой формы. В зависимости от размера якоря и коллектора концы сек­ций обмотки впаиваются в коллекторные пластины непосредственно или через специ

Коллектор (рисунок 1.9) набирается из медных пластин I, изолиро­ванных друг от друга и от вала, на котором он крепится, с помощью миканитовых прокладок 8 и манжет 5,7. Состороны, обращенной к валу, пластины имеют форму ласточкиного хвоста 2.

В два конусооб­разных углубления коллектора вставляются изолированные нажимные конусы 3,4, которые стягивают коллекторные пластины в осевом нап­равлении. В собранном виде коллектор спрессовывают в горячем сос­тоянии, после чего обтачивают для придания ему строго цилиндричес­кой формы. В зависимости от размера якоря и коллектора концы сек­ций обмотки впаиваются в коллекторные пластины непосредственно или через специальные медные соединения – петушки 9. Коллектор жестко крепится на валу ротора рядом с сердечником якоря.

Щеточное устройств о – предназначено для обеспечения электрической связи между неподвижными зажимами, соединенными с внешней цепью, и вращающейся обмоткой якоря (через коллектор) (рисунок 1.10).

Оно состоит из щеток 1, щеткодержателей 3, пальцев 5, траверсы 6 и соединительных шин. Непосредственный контакт с коллектором 2 имеет щетка. Она выполняется обычно из специальным образом обработан­ной смеси угля, графита и других компонентов в виде прямоугольной призмы и помещается в обойму щеткодержателя 4. Щетка может пере­мещаться в обойме в радиальном по отношению к коллектору направ­лении и для плотного прилегания прижимается к нему пружиной через нажимной рычаг. Щеткодержатели крепятся к пальцам 5, которые за­делываются в траверсу 6 через изоляционные втулки 7. На одном пальце может быть от 2 до 10 щеток, которые для равномерного из­носа коллектора располагаются на его поверхности в шахматном по­рядке и соединяются с пальцами медными гибкими тросиками. Число пальцев всегда равно числу главных полюсов. Пальцы, имеющие оди­наковую полярность, соединяются посредством соединительной шины, от которой делается отвод в клемную коробку машины или к обмотке дополнительного полюса.

Траверса может крепиться к подшипниковым щитам, станине или фундаментной плите. Крепление позволяет поворачивать всю систему щеток относительно станины.

Клемная коробка . В клемной коробке устанавливается изоляционная панель с клеммами, к которым подсоединяются выводы обмоток машины для соединения с внешней электрической сетью.
