Renault duster схема автомобиля

Схема электрооборудования Renault Duster

Система пуска двигателя К4М: 1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3 — стартер

Система пуска двигателя F4R:1 — аккумуляторная батарея; 2 — генератор; 3 — выключатель (замок) зажигания; 4 — стартер

Система управления двигателем К4М: 1 — датчик абсолютного давления во впускной трубе; 2,12,13,22,23,35,36,52 — комбинация приборов; 3 — датчик температурь охлаждающей жидкости; 4 — датчик температуры воздуха во впускной трубе; 5 — диагностический датчик концентрации кислорода; 6,42 — реле системы впрыска; 7 — управляющий датчик концентрации кислорода; 3.44 блок управления системой кондиционирования; 9 — реле большой скорости электровентилятора: 10 — реле чалой скорости электровенти­лятора; 11 — датчик давления в системе гидроусилителя рулевого управления; 14.45 — блок предохранителей в салоне; 35 — выключатель стоп-сигнала; 16 — датчик положения дроссельной заслонки; 17 — датчик положения педали сцепления: 18 — ЭБУ: 19,20,21,29 — катушки зажигания; 24 — датчик давления хладагента: 29 — датчик детонации: 26 — дат­чик верхней жертвой точки и частоты вращения коленчатого вала; 27 — блок управления ABS ; 28 — привод дроссельной заслонки; 30,31,39,40 — топливные форсунки: 32 — датчик скорости автомобиля; 33,51 — кои нутационный блок салона; 34 — клапан продувки адсорбера; 37 — реле управления компрессором кондиционера; 38 — диагностический разъем; 41 — генератор; 43,47 — блок реле и предохранителей в салоне; 46 — реле топливного насоса; 48 — топливный модуль; 49,30 — реле дополнительного обогревателя салона

Система управления двигателем F4R: 1 — датчик детонации: 2 — датчик давления хладагента; 3 — датчик температуры охлаждающей жидкости: 4 — датчик темпе­ратуры воздуха во впускной трубе: 5 — датчик давления е системе гидроусилителя рулевого управления; б — диагностический датчик концентрации кислорода; 7 — датчик фазы; 8,9,17,31,42,46,47 — комбинация приборов; 10 выключатель стоп-сигнала; 11 реле большой скорости электровентилятора: 12 — реле малой скорости электровентилятора; 13 — датчик положения педали управления дроссельной заслонкой; 14 — датчик положения педали сцепления: 15 — датчик абсолютного давления во впускной трубе: 16 — блок предохранителей в салон; 18, 39 — блох управления системой кондиционирования: 19 управляющий датчик концентрации кислорода: 20 датчик верхней мертвой точки и частоты вращения коленчатого вала; 21 — Э6У; 22 — генератор; 23,28,29,38 — форсунки; 24 — клапан управления системой изменения фаз газораспределения; 28 — привод дроссельной заслонки; 26,27,30,33 — катушки зажигания: 32 клапан продувки адсорбера; 34,35 — реле дополнительного обогревателя салона; 36 — реле системы впрыска; 37 — блок управления АКП; 40,45 — коммутационный блок салона; 41 — реле управления компрессором кондиционера: 43 — диагностический разъем; 44 — реле топливного насоса

Система зарядки аккумуляторной батареи: 1 — аккумуляторная батарея; 2- комбинация приборов; 3 — электронной блок управления двигателей; 4 — генератор

Топливный насос и датчик уровня топлива: 1 , 2 — комбинация приборов: 3 — ЭБУ; 4 — блок предохранителей в салоне: 5 — реле топливного насоса: 6 — блок репе и предохранителей в салоне: 7 — топливный модуль

Автоматическая коробка передач: 1 — селектор АКП; 2 — датчик скорости автомобиля: 3 — блок электромагнитных клапанов АКП; 4 — датчик частоты вращения выход­ного вала гидротрансформатора; 5 — клапан подключения теплообменника; б — датчик давления АКП; 7 — блок управления АКП; 8,10,14 — блок предохранителей в салоне; 9 — правый задний фонарь; 11 — выключатель режима трогания на скользкой дороге; 12 — блок реле и предохранителей в салоне; 13 — реле стартера; 15 — выключатель противобуксовочной системы; 16 — выключатель стоп-сигнала; 17 — блок управления двигателем; 18,19 — комбинация приборов

Дальний свет фар: 1,2 — блок предохранителей в салоне; 3 — левая блок-фара; 4 — правая блок-фара

Ближний свет фар: 1,2 — блок предохранителей в салоне: 3 — левая блок-фара: 4 — правая блок-фара

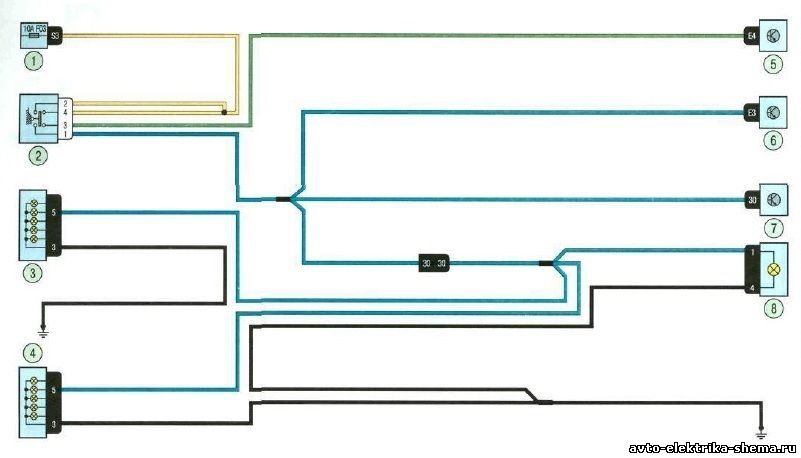

Противотуманные фары: 1 — правая противотуманная фара; 2 — левая противотуманная фара; 3 — подрулевой переключатель; 4 — реле противотуманных фар: 5 — блок предохранителей в салоне: 6 — комбинация приборов

Задний противотуманный фонарь: 1 — левый задний фонарь; 2 — блок предохранителей в салоне

Свет заднего хода: 1 — блок предохранителей в салоне; 2 — правый задний фонарь: 3 — выключатель света заднего хода

Указатели поворота: 1 — выключатель аварийной сигнализации; 2 — левая блок-фара; 3,4,6,8,9 — коммутационный блок салона; 5 — левый боковой указатель поворота; 7 правый боковой указатель поворота: 10 — блок предохранителей з салоне; 11 — правая блок-фара; 12 — левый задний фонарь; 13 правый задний фонарь

Стоп-сигнал (автомобили с АКП): 1 — блок предохранителей е салоне; 2 — выключатель стоп-сигнала; 3 — правый задний фонарь; 4 — левый задний фонарь; 5,7 — блок управления двигателем; 6,8 — блок управления АКП; 9 — дополнительный стоп-сигнал

Стеклоочистители и стеклоомыватели: 1 — комбинация приборов; 2,5,9 — коммутационный блок салона; 3 — насос омывателей ветрового и заднего стекол; 4,7 — блок предохранителей в салоне; 6 — подрулевой переключатель; 8 — электродвигатель очистителя заднего стекла; 10 — электродвигатель очистителя ветрового пекла

Зеркала заднего вида: 1 — блок предохранителей и салоне; 2 — блок управления электроприводом зеркал заднего айда; 3 — левее наружное зеркало заднего вида; 4 — правое наружное зеркало заднего вида

Центральный замок: 1 — электропривод замка правой задней двери; 2 — электропривод замка левой задней двери: 3 — электропривод замка двери задка: А — электро­привод замка правой передней двери; 5 — блок предохранителей в салоне; 6,7 — коммутационный блок салона; 8 — электропривод замка левой передней двери; 9 — выключатель блокировки замков дверей

Руководства по ремонту

—>

—>Сортировать по : Дате · Названию · Рейтингу · Комментариям · Загрузкам · Просмотрам

Официальная программа Электросхем на автомобиль Renault Daster ph2, начиная с 2015 г.

(Электросхемы Рено Дастер фаза 2)

Официальная программа Электросхем на автомобиль Renault Daster ph2, начиная с 2015 г.

(Электросхемы Рено Дастер фаза 2)

Официальная программа Электросхем на автомобиль Renault Daster ph2, с 2014 по 2015 г.

(Электросхемы Рено Дастер фаза 2)

Электросхемы на Renault Duster в формате PDF. Для тех, кому проще и удобнее работать с электрическими схемами в данном формате, либо заранее распечатанными на принтере.

Данные схемы электрооборудования представлены в цветном исполнении.

Электросхемы на Renault Duster в формате PDF от издательства Монолит. Для тех, кому проще и удобнее работать с элекросхемами в данном формате, либо заранее распечатанными на принтере.

На сегодняшний день последняя версия официальной программы Электросхем на автомобиль Renault Daster, кузов H79, от 2011.03.14, Visu v5.0

Рено Дастер. Расположение основных узлов и агрегатов автомобиля

Рено Дастер. Расположение основных узлов и агрегатов автомобиля

Расположение узлов и агрегатов в подкапотном пространстве автомобиля с двигателем 1,6: 1 — крышка бачка омывателя ветрового стекла и стекла двери багажного отделения; 2 — крышка маслозапивной горловины двигателя: 3 — катушки зажигания; 4 — крышка воздушного фильтра: 5 — бачок гидроприводов тормозов и сцепления; 6 — расширительный бачок системы охлаждения; 7 — монтажный блок реле и предохранителей; 8 — аккумуляторная батарея; 9 — бачок гидроусилителя рулевого управления; 10 — двигатель; 11 — указатель уровня масла в двигателе (щуп); 12 — насос гидроусилителя рулевого управления: 13 — ремень привода вспомогательных агрегатов

Расположение узлов и агрегатов в подкапотном пространстве автомобиля с двигателем 2,0: 1 — топливный фильтр;
2 — крышка бачка омывателя ветрового стекла и стекла двери багажного отделения;
3 — крышка маслозаливной горловины двигателя: 4 — катушки зажигания; 5 — крышка воздушного фильтра: 6 — бачок гидроприводе» тормозов и сцепления; 7 — расширительный бачок системы охлаждения: 8 — монтажный блок реле и предохранителей; 9 — аккумуляторная батарея; 10 — двигатель; 11 — бачок гидроусилителя рулевого управления; 12 — указатель уровня масла в двигателе (щуп); 13 — насос гидроусилителя рулевого управления

Вид снизу на автомобиль 4×4 (защита силового агрегата для наглядности снята): 1 — силовой агрегат; 2 — подрамник передней подвески; 3 — рычаг передней подвески; 4 — картер рулевого механизма; 5 — каталитический нейтрализатор; 6 — диагностический датчик концентрации кислорода; 7 — теплозащитный экран; 8 — дополнительный глушитель системы выпуска отработавших газов; 9 — продольный рычаг задней подвески; 10 — задний трос стояночного тормоза; 11 — привод заднего колеса; 12 — поперечный рычаг задней подвески; 13 — основной глушитель системы выпуска отработавших газов; 14 — подрамник задней подвески; 15 — задний редуктор; 16 — топливный бак; 17 — задний карданный вал; 18 — промежуточная опора карданной передачи; 19 — передний карданный вал; 20 — задняя опора силового агрегата; 21 -раздаточная коробка; 22 — компрессор кондиционера

Вид снизу на автомобиль 4×2 (защита силового агрегата для наглядности снята): 1 — силовой агрегат; 2 — подрамник передней подвески; 3 — рычаг передней подвески; 4 — картер рулевого механизма; 5 — каталитический нейтрализатор; 6 — диагностический датчик концентрации кислорода; 7 — теплозащитный экран; 8 — дополнительный глушитель системы выпуска отработавших газов; 9 — задний трос стояночного тормоза; 10 — балка задней подвески; 11 — основной глушитель системы выпуска отработавших газов; 12 — запасное колесо; 13 — задний амортизатор; 14 — кронштейн запасного колеса; 15 — топливный бак; 16 — защита тормозных и топливных трубок; 17 — задняя опора силового агрегата; 18 — привод правого переднего колеса; 19 — компрессор кондиционера

Вид снизу на переднюю часть автомобиля 4×4 с механической коробкой передач (защита силового агрегата дли наглядности снята): 1 — тормозной механизм переднего колеса; 2 — рычаг передне» подвески; 3 — подрамник передней подвески; 4 — компрессор кондиционера; 5 — штанга стабилизатора поперечной устойчивости; 6 — поддон картера двигателя; 7 — картер рулевого механизма; 8 — коробка передан; 9 — привод левого переднего колеса; 10-рулевая тяга; 11 — металлокомпенсатор; 12 — каталитический нейтрализатор; 13 — передний карданный вал; 14 — задняя опора силового агрегата; 15 — раздаточная коробка; 16 — привод правого переднего колеса

Вид снизу на переднюю часть автомобиля 4×2 с автоматической коробкой передач (защита силового агрегата для наглядности снята): 1 — тормозной механизм переднего колеса; 2 — рычаг передней подвески; 3 — подрамник передней подвески; 4 — компрессор кондиционера; 5 — штанга стабилизатора поперечной устойчивости; 6 — поддон картера двигателя; 7 — коробка передач; 8 — привод левого переднего колеса; 9 — рулевая тяга; 10 — картер рулевого механизма; 11 — задняя опора силового агрегата; 12 — каталитический нейтрализатор; 13 — выпускной коллектор; 14 — привод правого переднего колеса; 15 — промежуточная опора привода правого переднего колеса

Вид снизу на заднюю часть автомобиля 4×4: 1 — задний поперечный рычаг задней подвески; 2 — амортизаторная стойка задней подвески; 3 — основной глушитель; 4 — подрамник задней подвески: 5 — задний редуктор; 6 — штанга стабилизатора поперечной устойчивости; 7 — привод правого заднего колеса; 8 — передний поперечный рычаг задней подвески; 9 — продольный рычаг задней подвески; 10 — наливная труба топливного бака; 11 — задний трос стояночного тормоза; 12 — топливный бак; 13 — задний карданный вал; 14 — теплозащитный экран топливного бака; 15 — дополнительный глушитель; 16 — привод левого заднего колеса; 17 — кулак

Вид снизу на заднюю часть автомобиля

4×2:1 — тормозной механизм заднего колеса; 2 — рычаг балки; 3 — подушка подвески глушителя; 4 — основной глушитель; 5 — теплозащитный экран; 6 — запасное колесо; 7 -балка задней подвески; 8 — пружина задней подвески; 9 — наливная труба топливного бака; 10 — задний амортизатор; 11 — кронштейн крепления рычага балки к кузову; 12 -топливный бак; 13 — теплозащитный экран топливного бака; 14 — задний трос стояночного тормоза
