Привод колеса состоит из двух шарниров равных угловых скоростей (ШРУС), соединенных между собой валом. Валы не взаимозаменяемы: левый выполнен из стального прутка и короче правого, изготовленного из трубы. Соединение вала с шарнирами – шлицевое, от продольного перемещения вал зафиксирован в шарнирах упорным 6 и стопорным 3 кольцами. Шлицевой хвостовик наружного шарнира соединен со ступицей и закреплен гайкой подшипника, а внутреннего – с шестерней привода в коробке передач и зафиксирован стопорным кольцом.

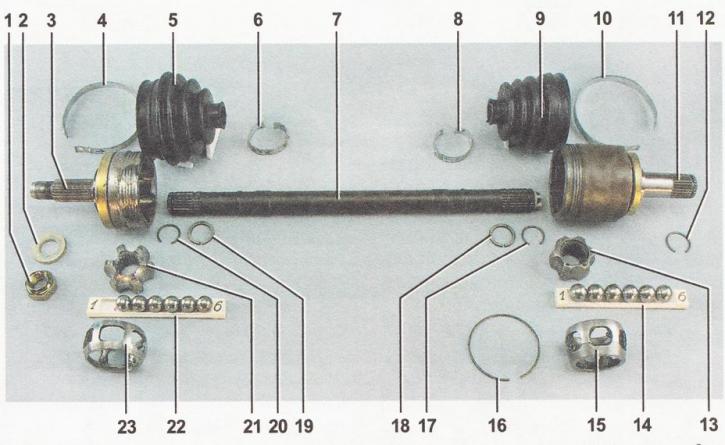

Шарнир состоит из корпуса 2, 13, сепаратора 7, обоймы 4 и шести шариков 5, которые размещены в канавках корпуса и обоймы. В наружном шарнире эти канавки выполнены по радиусу, что обеспечивает угол его поворота до 42°. В корпусе внутреннего шарнира канавки прямые, что позволяет деталям перемещаться в продольном направлении, «удлиняя» или «укорачивая» привод (это необходимо для компенсации взаимных перемещений подвески и силового агрегата). Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

Детали шарнира изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому изношенный шарнир заменяют в сборе.

В наружный шарнир перед сборкой закладывается 40 см 3 , во внутренний – 80 см 3 смазки ШРУС-4.

Герметичность шарнира – непременное условие его надежной работы — обеспечивается защитными резиновыми чехлами 10. Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами 8 и 11. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Устройство переднего привода на ваз 2110

Ударьте молотком по краю надставки два-три раза и ШРУС сядет на место посадки.

Наденьте хомуты пыльника и зафиксируйте их с помощью тупых кусачек.

Далее произведите установку привода в обратном порядке.

Моменты затяжки соединений:

Ступичная гайка — 235 Нм.

Болты шаровой — 55 Нм.

Гайка рулевого наконечника — 30 Нм.

Пошаговый процесс замены наружной и внутренней гранаты ВАЗ 2110, 2111, 2112 в этом видео:

Наружная граната ваз 2110 и ее замена
