Общие сведения
Audi A6 C5. Силовой агрегат. Топливная система (дизель)

Топливная система предназначена для очистки и подачи в цилиндры двигателя распыленного топлива в необходимом для соответствующего режима работы количестве.

В систему питания входят установленный сзади топливный бак, топливный фильтр, топливный насос высокого давления, форсунки, топливопроводы высокого и низкого давления.

Устройства для подачи топлива в дизельных двигателях значительно сложнее, чем в бензиновых. Их сложность определяется, прежде всего, тем, что приходится впрыскивать очень маленькие, всего несколько миллиграмм, порции топлива в среду с высоким давлением. Эти порции должны быть очень точно отмерены — именно количеством подаваемого топлива управляется работа дизельного двигателя. Для этого нужны быстродействующие и точные форсунки. Высокая степень сжатия требует применения соответствующих топливных насосов — давление в сопле форсунки должно достигать нескольких сотен бар. Все это усложняет и ощутимо удорожает систему подачи топлива и, соответственно, сам дизельный двигатель.

На автомобилях AUDI А6 с дизельными двигателями используется электронная система управления двигателем EDC (Electronic Diesel Control) BOSCH, которая определяет количество и момент впрыска топлива.

Применение электронной системы управления двигателем имеет следующие преимущества:

• система самодиагностики позволяет быстро выявить дефекты, имеющиеся в двигателе. Система имеет память ошибок, которая записывает все дефекты появившиеся в процессе работы двигателя. При нарушении нормальной работы двигателя, на станции технического обслуживания, специальным прибором можно извлечь из памяти, записанные в нее ошибки:
• за счет точной дозировки топлива подаваемого в двигатель на всех эксплуатационных режимах, уменьшается расход топлива при сохранении динамических характеристик автомобиля;
• за счет более точной дозировки топлива, а также использования катализатора уменьшается выброс вредных веществ вместе с выхлопными газами.

Компоненты системы управления двигателем очень надежны и практически не требуют обслуживания. При техническом обслуживании необходимо только производить замену воздушного и топливного фильтров. Так как для проверки, регулировки и ремонта системы управления двигателем необходимо использовать сложное дорогостоящее оборудование, то эту работу необходимо производить на станции технического обслуживания.

В рамках технического обслуживания не требуется проведения регулировки частоты вращения на холостом ходу и частоты вращения, ограничиваемой регулятором.

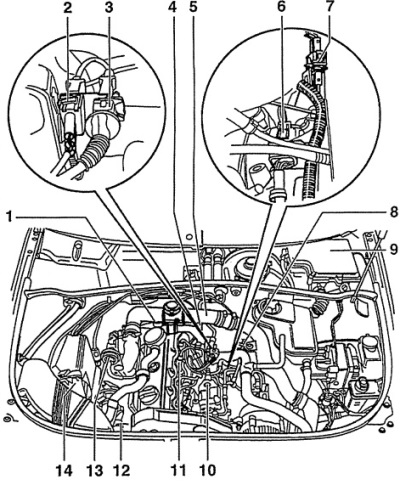

Рис. 4С.1. Расположение элементов системы управления двигателем EDC в моторном отсеке с двигателем 1,9-I-TDI
1 — датчик давления и температуры воздуха,
2 — электрический разъем датчика частоты вращения двигателя,
3 — электрический разъем датчика подъема иглы топливной форсунки,
4 — клапан рециркуляции отработавших газов,
5 — датчик температуры охлаждающей жидкости,
6 — электрический разъем топливного насоса,
8-контактный для датчиков температуры топлива, дозатора топлива системы впрыска и принудительного холостого хода.

7 — электрический разъем топливного насоса,
3-контактный для клапана остановки двигателя и момента впрыска топлива.

8 — датчик частоты вращения двигателя,
9 — электронный блок управления двигателем с предохранителями для свечей накаливания,
10 — топливный насос,
С клапанами момента впрыска топлива, клапана остановки двигателя и датчиком температуры топлива.

11 — топливная форсунка с датчиком подъема иглы,
12 — электромагнитный клапан ограничения давления наддува,
13 — клапан рециркуляции отработавших газов,
14 — измеритель потока воздуха,

Примечание. На рисунке не представлены реле свечей накаливания, датчик для положения педали акселератора и выключатель стоп-сигнала.

Рис. 4С.2. Схема топливной системы дизельного двигателя
1 — топливный бак,
2 — топливный фильтр,
3 — топливный насос,
4 — блок управления топливного насоса,
5 — электромагнитный клапан высокого давления,
6 — муфта опережения впрыска топлива — электромагнитный клапан,
7 — муфта опережения впрыска топлива,
8 — блок управления двигателем,
9 — топливная форсунка,
10 — свеча накаливания,
11 — блок управления свечами накаливания,
12 — датчик температуры охлаждающей жидкости,
13 — датчик частоты вращения коленчатого вала,
14 — датчик температуры всасываемого воздуха,
15 — измеритель потока воздуха,
16 — датчик давления наддува,
17 — турбокомпрессор,
18 — клапан рециркуляции отработавших газов,
19 — регулятор давления наддува,
20 — насос низкого давления,
21 — аккумуляторная батарея,
22 — комбинация приборов,
23 — датчик положения педали акселератора,
24 — выключатель сцепления,
25 — выключатель ножного тормоза,
26 — датчик скорости движения,
27 — регулятор-ограничитель.
28 — компрессоров кондиционера,
29 — диагностический разъем.

Принцип работы дизельного двигателя
Audi A6 C5. Силовой агрегат. Топливная система (дизель)

При работе дизельного двигателя свежий воздух, пройдя через фильтр, засасывается в цилиндры и сильно сжимается, в результате чего происходит его разогрев до температуры около 600°С. Когда поршень приближается к положению верхней мертвой точки в такте сжатия, в сжатый и разогретый воздух впрыскивается дизельное топливо и происходит его самовоспламенение. При запуске холодного двигателя температура сжатого в цилиндрах воздуха может не достигать требуемого значения и самовоспламенения топлива не происходит. В этом случае для прогрева цилиндров двигателя используются свечи накаливания. Время предварительного прогрева двигателя зависит от температуры двигателя. Работой системы предварительного прогрева двигателя управляет реле времени.

Для управления впрыском топлива в цилиндры дизельного двигателя используются следующие системы.

Для завихрения или предкамерного впрыска, впрыск топлива осуществляется в предкамеру соответствующего цилиндра, при этом горячая смесь загорается сразу. Однако количество кислорода находящееся в предкамере достаточно только для сгорания части впрыснутого топлива. Остальная, несгоревшая часть, потоком, возникшим при сгорании, выдувается в камеру сгорания и там сгорает полностью.

При непосредственном впрыске топлива, топливо, подаваемое топливным насосом высокого давления, непосредственно впрыскивается в камеру сгорания, а именно, в выемку в поршне. При этом топливный насос сжимает топливо до давления 900 бар, а впрыск топлива производится в два этапа. Вначале производится впрыск небольшого количества топлива, что улучшает условия зажигания основной части топлива. В результате более мягкое сгорание, аналогичное сгоранию при впрыске в предкамеру. При этом количество подаваемого в двигатель топлива регулируется электронной системой управления дизельного двигателя, что обеспечивает оптимальный режим работы двигателя при уменьшении расхода топлива.

При насосе/форсунке (двигатель 1,9-I 115/130 л.с.) на каждом цилиндре установлен собственный топливный насос. Топливный насос и форсунка представляют собой единый узел, так называемый насос/форсунка (см. рис. 4С.4). Насос/форсунка приводится в действие от кулачка распределительного вала через дополнительный рычаг и создает давление около 2000 бар, что обеспечивает очень тонкое распыление топлива. Для охлаждения сильно нагревающегося при этом топлива, используется радиатор, установленный в цепи возврата топлива.

Перед поступлением топлива в топливный насос и форсункам, оно очищается в топливном фильтре от воды и загрязнений. Поэтому необходимо из фильтра удалять воду и проводить его замену при техническом обслуживании.

Топливный насос необслуживаемый. Все подвижные части насоса смазываются с дизельным топливом. Топливный насос приводится в действие зубчатым ремнем.

Двигатели Audi A6 C5

Двигатель 1,8-I

1 — распределительный вал, управляющий выпускными клапанами,
2 — распределительный вал, управляющий впускными клапанами,
3 — гидравлический толкатель,
4 — зубчатый ремень,
5 — ролик механизма натяжения зубчатого ремня.
Ролик механизма натяжения с пневматической амортизацией.
6 — гаситель колебаний,
7 — ступица виско-муфты,
8 — насос усилителя рулевого управления,
9 — шкив генератора, 10— поршень,
11 — всасывающий трубопровод,
С клапаном переключения длины трубопровода.
12 — щуп для измерения уровня масла,
13 — регулятор давления топлива,
14 — топливная форсунка,
15 — цепь.
С гидравлическим натяжителем и механизмом относительного поворота распределительных валов.

Бензиновый двигатель V6 2,4-I / 2,8-I

1 — распределительный вал, управляющий впускными клапанами,
2 — гидравлический толкатель,
3 — цепь,
С гидравлическим натяжителем и механизмом относительного поворота распределительных валов.
4 — распределительный вал, управляющий выпускными клапанами,
5 — щуп для измерения уровня масла,
6 — маховик,
7 — стартер,
8 — генератор,
9 — масляный поддон,
10 — цепь привода масляного насоса,
11 — демпфер (гаситель колебаний),
12 — масляный фильтр,
13 — шкив компрессора кондиционера,
14 — вентилятор радиатора с виско-муфтой,
15 — поликлиновой ремень,
16 — зубчатый ремень,
17 — шкив насоса усилителя рулевого управления,
18 — катушка зажигания,
19 — всасывающий трубопровод,
С клапаном переключения длины трубопровода.

Общие сведения

На автомобили AUDI А6 устанавливаются четырех-, шести- и восьмицилиндровые двигатели. На четырехцилидровых двигателях цилиндры расположены последовательно в ряд, а на шестицилиндровых двигателях цилиндры расположены в двух блоках по три цилиндра, под углом 90° друг к другу.

Поэтому эти двигатели также называют 6V. Охлаждение двигателей производится охлаждающей жидкостью. Двигатели располагаются в моторном отсеке вдоль оси автомобиля.

Блок цилиндров изготовлен из серого чугуна, а головка блока цилиндров из алюминиевого сплава и болтами крепится к блоку цилиндров. Только блок цилиндров двигателя 125 л.с. изготовлен из алюминиевого сплава. К нижней части блока цилиндров двигателя крепится масляный поддон, в который стекает масло, необходимое для смазки и охлаждения двигателя.

В бензиновых двигателях и дизельном двигателе 2,5-I-TDI используется схема поперечного потока, при которой воздух поступает в цилиндры двигателя с одной стороны двигателя, а отработавшие газы выпускаются с другой стороны двигателя. При такой конструкции двигателя значительно улучшается заполнение цилиндров и более эффективный газообмен, так что энергия топливовоздушной смеси используется наиболее эффективно.

Дизельный двигатель 1,9 TDI

1 — форсунка,
2 — распределительный вал,
3 — пробка маслоналивной горловины,
4 — зубчатый ремень,
5 — шкив топливного насоса,
6 — поршень,
7 — поликлиновой ремень,
8 — коленчатый вал,
9 — насос усилителя рулевого управления, 10- радиатор,
11 — масляный насос,
12 — масляный фильтр,
13 — щуп для измерения уровня масла

Двигатель 1,8-1. На каждом цилиндре двигателя установлено по три впускных и два выпускных клапана. Привод клапанов осуществляется двумя распределительными валами. Один распределительный вал управляет впускными клапанами, а другой распределительный вал — выпускными. Привод распределительного вала, управляющего выпускными клапанами, осуществляется зубчатым ремнем от шкива коленчатого вала. Привод распределительного вала, управляющего впускными клапанами, осуществляется цепью от распределительного вала, управляющего выпускными клапанами.

Дизельный двигатель 1,9-l-TDI. Распределительный вал установленный в головке блока цилиндров приводится в действие зубчатым ремнем от шкива коленчатого вала. Для подачи топлива в цилиндры двигателя используется топливный насос высокого давления, прикрепленный фланцем сбоку блока цилиндров и приводимый в действие зубчатым ремнем.

Дизельный двигатель 2,5-l-TDI. Это двигатель разработанный AUDI и впервые установленный на автомобиль А6. На каждом цилиндре двигателя установлено по два впускных и два выпускных клапана. На каждой секции блока цилиндров установлено по два распределительных вала. Распределительный вал, управляющий впускными клапанами приводится в действие «зубчатым ремнем от шкива коленчатого вала. Распределительный вал, управляющий выпускными клапанами, приводится в действие шестеренчатым зацеплением от распределительного вала, управляющего впускными клапанами. Топливный насос приводится в действие отдельным зубчатым ремнем.

Двигатели 2,4- и 2,8-1. На бензиновом двигателе V6, также как и двигателе 1,8-1 на каждом цилиндре установлено по три впускных и два выпускных клапана. На каждой секции «блока цилиндров установлено по два распределительных вала. Распределительный вал, управляющий выпускными клапанами, приводится в действие зубчатым ремнем от шкива коленчатого вала. Распределительный вал, управляющий впускными клапанами, приводится в действие цепью от распределительного вала, управляющего выпускными клапанами.

Все двигатели. Впускные и выпускные клапана управляются распределительным валом через гидравлические толкатели. Регулировка клапанных зазоров производится автоматически с использованием гидравлических толкателей и не требуется ручная регулировка.

Для подачи масла к трущимся поверхностям двигателя используется масляный насос, который расположен в масляном поддоне. На бензиновом двигателе V6 масляный насос закреплен на передней стороне блока цилиндров. На двигателе V6 TDI цепь привода масляного насоса также осуществляет привод балансировочного вала, который уменьшает нежелательные вибрации двигателя.

Водяной насос на двигателях 150 л.с. крепится сбоку блока цилиндров двигателя.

Привод водяного насоса осуществляется-отдельным ремнем. Также широкий поликлиновой ремень приводит в действие генератор, насос усилителя рулевого управления и, при наличии, компрессор кондиционера. На двигателях 125 л.с. и V6 водяной насос расположен в передней части двигателя и приводится в действие зубчатым ремнем. Имейте в виду, что система охлаждения двигателя должна быть заполнена круглый год смесью антифриза и воды с низким содержанием извести:
Приготовление и воспламенение в цилиндрах двигателя топливовоздушной смеси осуществляется системой управления двигателя, которая не требует регулировок. Угол опережения зажигания и обороты холостого хода регулируются системой управления двигателем.

Информация предназначена для моделей Ауди А6 С5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.
